镀铬是传统的活塞杆表面硬化工艺,直从QPQ工艺应用在活塞杆上以来,QPQ工艺已在活塞杆上广泛应用。
因使用环境的差异,所以针对QPQ处理后的活塞杆,耐磨性和耐蚀性要求不尽相同。
活塞杆主要材料采用35、45、40Cr甚至不锈钢。其中家具用气弹簧活塞杆技术要求最低。汽车尾箱气弹簧活塞杆,中性盐雾试验要求满足48h(个别要求较高的厂家将其提升至72h),化合物层厚度不做硬性要求。机械用活塞杆如使用镀铬表面硬化,盐雾试验大概为120h左右,但QPQ工艺可将盐雾试验提升至300-500h。
QPQ 表面技术将热处理与防腐蚀处理一次完成 , 在提高了零件的表面硬度的同时还提高了耐蚀性 。该工艺在石油、机械、汽车等领域已得到大量应用。
实验对比:

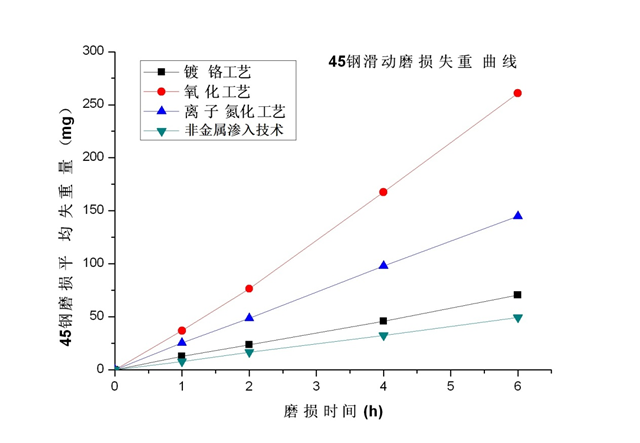

1、QPQ、氮化、镀铬和氧化工艺(淬火后发黑)耐磨性比较
2、QPQ、 氮化、镀铬和氧化工艺(淬火后发黑)耐蚀性比较
