H13是一种热作模具钢，在碳工钢的基础上加入合金元素而形成的钢种，牌号：4Cr5MoSiV1，执行标准：GB/T1299—2014
在热作模具中大量使用，通过使用得到的数据显示，前期采用1050°淬火，560℃二次回火（一些企业采用三次回火），得到硬度48-50HRC。精加完成后，再采用QPQ工艺540°x5h处理，在保持强度和塑性不降低的情况下，使用寿命有很大提高，提升50%-100%
一、处理工艺和CNO含量：
540℃ x 5h，CNO 29.8%
二、检测结果：

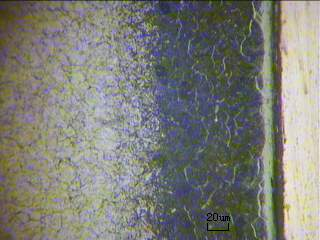

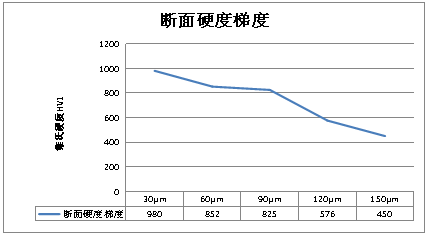

白亮层：10μm、总渗层120μm、表面硬度：HV0.1 1180-1210
客服1
